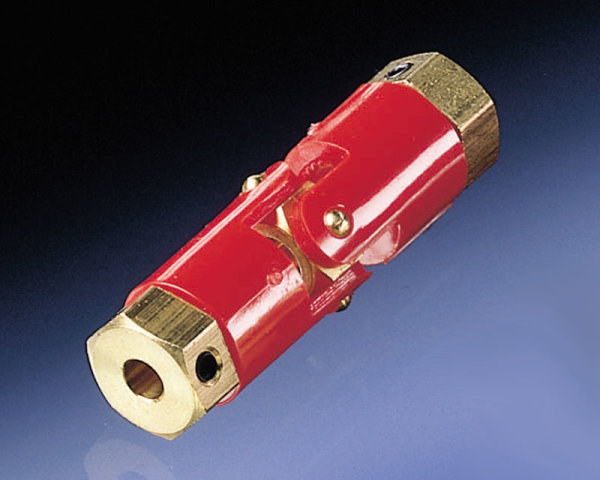

Wellenkupplung 4 auf 6 mm
SCHIFFSKUPPLUNGEN für jeden Einsatzzweck. Made in Europa
Eine
besonders stabile Kupplungsserie aus hochwertigem Nylon. Ideal für Übertragungen
von Dampfmaschinen oder Elektromotoren auf die Schiffswelle. Diese Kupplung
zeichnet sich durch absolut leisen und reibungsfreien Lauf bei höchster
Kraftübertragung aus. Wir haben das Sortiment so weit ausgebaut, dass es
praktisch für jede Anwendung den richtigen Durchmesser oder das richtige
Anschlussgewinde gibt, selbst für seltene Zollmaße.
Technische Daten:
| Bohrung Wellenanschluss A |
4 mm |
| Bohrung Wellenanschluss B |
6 mm |
| Länge Kupplungseinheit einzeln |
30 mm |
| Länge Kupplung mit Wellenanschlüssen |
44 mm |
| Lange Doppelgelenkkupplung |
74 mm |
| Durchmesser |
14 mm |
| Gewicht Kupplung mit Wellenanschlüssen |
20 g |
| Material Kupplungseinheit |
Nylon und Messing |
| Material Wellenanschluss |
Messing |
Verfügbare Wellenkupplungen
Fertig konfektionierte
Kupplungen für glatte Wellen. Lieferung mit Gewindestiften und
Sechskantschlüssel.
Artikel-Nr.
|63701| Von Ø 2,3 mm auf Ø 4 mm
|63702| Von Ø 1/8" Zoll (3,18
mm) auf Ø 4 mm
|63703| Von Ø 1/8" Zoll (3,18 mm) auf Ø 5 mm
|63704| Von Ø
4 mm auf Ø 4 mm
|63705| Von Ø 4 mm auf Ø 5 mm
Außerdem lieferbar:
Kupplungseinheit (Mittelteil mit
Kreuzgelenk ohne Wellenanschlüsse)
Die Gelenkkupplung wird mit 2
Wellenanschlüssen bestückt.
Artikel-Nr. |63500|
Doppelverbinder
Zur Verbindung zweier Kupplungseinheiten
zu einer Doppelgelenkkupplung
Artikel.-Nr. |63510|
Anschlüsse für Wellen ohne Gewinde
Wellenanschlüsse
einzeln für glatte Wellen von 2 - 6,35 mm
Artikel-Nr.
|63520|
Wellenanschluss 2,0 mm
|63523| Wellenanschluss 2,3 mm
|63530|
Wellenanschluss 3,0 mm
|63540| Wellenanschluss 4,0 mm
|63550|
Wellenanschluss 5,0 mm
|63560| Wellenanschluss 6,0 mm
|63524|
Wellenanschluss 3/32" Zoll (2,38 mm)
|63532| Wellenanschluss 1/8" Zoll (3,18
mm)
|63548| Wellenanschluss 3/16" Zoll (4,l6 mm)
|63564| Wellenanschluss 1
/4" Zoll (6,35 mm)
Anschlüsse für Wellen mit Gewinde
Lieferbare
Wellenanschlüsse für Wellen mit Gewinde
Artikel-Nr.
|63630|
Gewindeanschluss M3 (M3 x 0,5 mm)
|63640| Gewindeanschluss M4 (M4 x 0,7 mm)
|63650| Gewindeanschluss M5 (M5 x 0,8 mm)
|63660| Gewindeanschluss M6 (M6 x
1,0 mm)
|63636| Gewindeanschluss 4 BA (3,6 mm)
|63648| Gewindeanschluss 2
BA (4,8 mm)
|63664| Gewindeanschluss 1/4" BSF (6,35 mm)
|63665|
Gewindeanschluss 1/4" UNF (6,35 mm)
