Wie Sie die meiste Leistung aus Ihrem 50+mph Speedboat herausholen
| Teileliste |
|
Telemetrie-Installation
Traxxas hat den M41 so konzipiert, dass er von Anfang an telemetriefähig ist, so dass es einfach ist, den Telemetrie-Expander und die Sensoren hinzuzufügen. Wir installieren den #6553X Telemetrie-Expander 2.0, der das GPS-Modul enthält. Der Expander wird auch ohne das GPS-Modul angeboten (#6550X). Damit der TQi-Sender mit der Traxxas Link App verbunden werden kann, benötigen Sie außerdem das separat erhältliche #6511 Traxxas Link Wireless Modul.
#Nr. 6550 Telemetrie-Erweiterung
#6551 Telemetrie-Expander mit GPS-Modul Entfernen Sie das Elektronikfach und den Motor, um die Installation der Telemetrie zu erleichtern. Nachdem Sie die Wasserkühlungsschläuche und Motorkabel abgezogen haben, müssen Sie nur noch zwei Schrauben lösen, um das Elektronikfach abzunehmen. Die Schrauben ziehen an Riegeln, die das Tablett in Position halten, so dass Sie die Schrauben nicht vollständig entfernen müssen - lösen Sie sie einfach. Wenn das Fach gelöst ist, kippen Sie es nach oben und ziehen es vom Rumpf weg.
Abnehmen der Elektronikschublade
Lösen Sie die beiden Tray-Schrauben
Heben Sie die Elektronikablage heraus Verwenden Sie die mitgelieferten 10-mm-Schlüssel, um die Flexwellenkupplung zu lösen, und ziehen Sie dann die Stütze ein paar Zentimeter heraus, um das Kabel von der Kupplung zu befreien. Entfernen Sie die Schrauben, mit denen der Motorträger am Rumpf befestigt ist.
Lösen Sie die Flexwellenkupplung
Entfernen Sie die Schrauben der Motorhalterung Der RPM-Triggermagnet wird in die Halterung geschoben, wobei die Seite des Magneten mit dem roten Punkt dem Motor zugewandt ist. Entfernen Sie die Kupplung von der Motorwelle, schieben Sie den Magnethalter an seinen Platz und befestigen Sie ihn dann mit der Kupplung.
Der rote Punkt zeigt zum Motor
Sichern Sie den Magnethalter mit der Kupplung Die Temperatursensorhalterung stellt sicher, dass der Thermistor des Sensors fest gegen den Motor gedrückt wird, um genaue Messwerte zu erhalten.
Halterung für Temperatursensor
Der Thermistor drückt gegen den Motor Befestigen Sie den Temperatursensor mit dem mitgelieferten Kabelbinder, schieben Sie dann den Drehzahlsensor in die Motorhalterung und sichern Sie ihn mit der mitgelieferten Schraube.
Sichern Sie den Temperatursensor mit dem Kabelbinder
Stecken Sie den Drehzahlsensor in die Motorhalterung In der Elektronikablage befinden sich Vorsprünge für den Telemetrie-Expander. Verwenden Sie die mitgelieferten Schrauben, um ihn zu befestigen. Öffnen Sie den Telemetrie-Expander und stecken Sie das Kommunikationskabel und den Temperatursensor ein. Der Sensor kann in jeden der Smart-Sensor-Anschlüsse eingesteckt werden.
Sichern Sie den Telemetrie-Expander
Öffnen Sie die Expanderbox

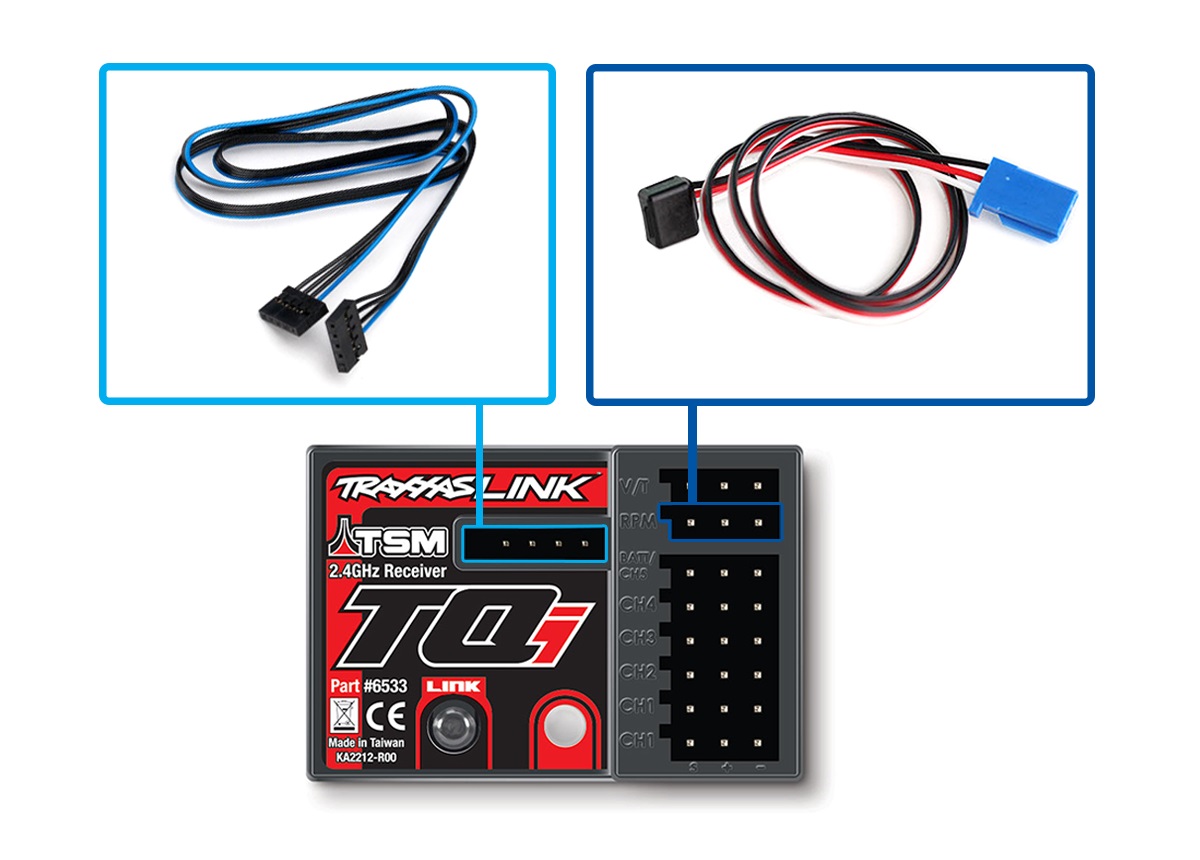

Schema der Anschlüsse des Expanders Sie müssen die wasserdichte Empfängerbox öffnen, um das Kommunikationskabel des Telemetrie-Expanders und die Drehzahl- und Spannungssensoren anzuschließen. Wenn Sie noch nie eine Empfängerbox geöffnet und wieder verschlossen haben, sehen Sie sich dieses Video um zu sehen, wie es gemacht wird und wie man sie wasserdicht verschließt. Folgen Sie Traxxas Unterstützung für die neuesten Anleitungen und technischen Videos.
Öffnen Sie die wasserdichte Empfängerbox
Kommunikationskabel und Drehzahlsensor einstecken Bonus-Upgrade
Während wir die Empfängerbox geöffnet hatten, nutzten wir die Gelegenheit, um auf ein 2075X High Torque-Servo aufzurüsten, das eine lange Lebensdauer des Metallgetriebes und eine Steigerung des Drehmoments um 56 % bietet.
#2075X Megal-Getriebe-Servo
Das 2075X bietet einen Drehmomentanstieg von 56%.
Telemetrie-Installation abgeschlossen! Aktivieren der Telemetrie
Der M41 ist nun bereit, Telemetriedaten an den TQi-Sender zu senden. Um die Daten zu sehen, müssen wir das Traxxas Link Wireless Modul installieren, damit der Sender mit unserem Smart Device und der Traxxas Link App über Bluetooth kommunizieren kann.
Nachdem Sie die App geladen haben, folgen Sie diese Schritte um eine Verbindung mit dem TQi-Sender herzustellen. Wenn Sie eine Meldung erhalten, dass die App die Firmware des TQi aktualisieren möchte, folgen Sie einfach den Anweisungen auf dem Bildschirm. Nach der Aktualisierung können Sie den M41 einschalten und Ihr Dashboard-Layout auswählen. Achten Sie bei der Auswahl der Sensoren für die Messgeräte darauf, dass Sie auf dem Auswahlbildschirm auf die Schaltfläche "Aktualisieren" tippen, um sicherzustellen, dass die App alle installierten Sensoren "findet".
Transmitter Telefonhalterung
Sobald Sie Ihr Boot mit Telemetrie ausgestattet haben, werden Sie sich fragen, wie Sie jemals ohne sie ausgekommen sind. Sie können nicht nur die Geschwindigkeit und die Drehzahl überprüfen, sondern auch die Temperatur und die Batteriespannung im Auge behalten, um zu wissen, wann es Zeit ist, an Land zu gehen. Die #6532 Sender-Telefonhalterung wird an Ihrem Traxxas-Sender befestigt und hält Ihr Telefon mit federbelasteten Clips sicher in Position. Holen Sie sich Telemetrie-Messwerte der einfache Weg mit diesem super-hilfreiche Zubehör.
Installation der Trimmklappen-Einsteller aus Aluminium
Bevor wir aufs Wasser gehen, nehmen wir eine schnelle Rumpfmodifikation vor und installieren die 5731X Trimmklappenversteller aus Aluminium. Diese werden einfach über die Edelstahl-Trimmklappen gesteckt und ermöglichen die Einstellung des Klappenwinkels durch Hinein- oder Herausdrehen der Einstellschraube.
Wird die Schraube hineingedreht, wird die Registerkarte nach unten gedrückt, wodurch sich der Bug bei Geschwindigkeit weniger stark aus dem Wasser hebt. Dies ist nützlich, um die Stabilität bei raueren Wasserbedingungen zu verbessern.
Lagertrimmklappen
Trimmklappeneinsteller installiert
Drehen Sie die Schraube zum Einstellen Die Trimmklappen sind werkseitig so eingestellt, dass sie mit dem Rumpfboden bündig abschließen, um eine optimale Leistung und Stabilität zu gewährleisten. Wenn Sie die Schraube in den Einsteller drehen, wird die Registerkarte nach unten gebogen und der Bug abgesenkt. Eine Veränderung von nur 1 mm macht einen Unterschied.
Das Hinzufügen von Telemetrie zum M41 macht dieses große Boot noch aufregender. Mit der GPS-Geschwindigkeit können Sie den Zuschauern am Teich mitteilen, wie schnell Ihr letzter Durchgang bis auf die Kommastelle genau war, und Sie können sogar sehen, wie viele Umdrehungen pro Minute der Propeller gemacht hat. Wie heiß ist der Motor? Sie müssen sich nicht mehr wundern, wenn die Temperatur in Echtzeit angezeigt wird - Sie können sogar einen Warnalarm einstellen, wenn die Temperatur das von Ihnen gewählte Maximum überschreitet. Traxxas macht es einfach!
Sehen Sie sich einige der hilfreichen Traxxas-Anleitungsvideos auf dem Traxxas-Support-Kanal an, liken und abonnieren Sie diese. Klicken Sie hier um zum Kanal zu gelangen.
